使用 timevis 绘制时间轴

2026年01月15日 · 2937字 · 6分钟

vis.js 是一个 JavaScript 可视化库，其中的 vis-network 模块被封装成了 R 中的 visNetwork 包，而 vis-timeline 模块被封装成了 R 中的 timevis 包。

本文参考了三部分：

timevis 包的官方。
vis.js 的官方文档
miscosoft copilot 的答案。

基础时间轴（timevis） 🔗

timevis 绘制时间轴的方式非常简单，加载包以后执行timevis(data)就可以得到一个配置了许多默认选项的时间轴。数据中可输入以下字段，仅 start 和 content 为必选项。

id：条目唯一 id，数据框中每一行称为一个条目（item），对应时间轴上一个时点或一个时期。
start：开始日期，必须是合法的日期格式，如'yyyy-mm-dd'，如果仅写年份的数字会被默认为秒数。
end：结束日期，若有则展示时期，没有则展示时点。
content：每行数据展示的内容标签，支持纯文本或 HTML 编码。
title：鼠标悬停在每个条目时的提示内容，仅支持纯文本。
type：条目的类型。可以是“box”（默认）、“point”、“range”或“background”。“box”和“point”类型只需要开始日期，“range”和“background”类型需要开始日期和结束日期。
editable：如果为 TRUE，则可以使用鼠标操作项目。如果设置了全局 editable 配置选项，则此设置会覆盖全局设置。可编辑的项目可以通过单击来删除或修改其开始/结束日期。
group：组的 id。vis.js 仅支持横向时间轴，组相当于在基础时间轴的基础上增加了一个纵向轴，所有相同组 id 的条目将放在同一行上。更多细节在另一个数据框 groups 中设置。

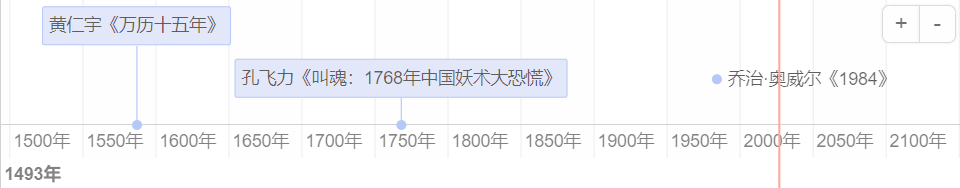

时点时间轴 🔗

只有开始日期、没有结束日期的条目在时间轴上显示为一个时点，默认类型为“box”。

library(timevis)

df1 <- data.frame(
  id = 1:3,
  start = c("1587-01-01", "1768-01-01", "1984-01-01"),
  content = c('黄仁宇《万历十五年》', '孔飞力《叫魂：1768年中国妖术大恐慌》', '乔治·奥威尔《1984》'),
  title = c('英文原版1981年出版', '英文原版1976年出版', '英文原版1949年出版'),
  type = c('box', 'box', 'point')
)

timevis(
  df1,
  options = list(format = list(
    minorLabels = list(year = "YYYY年"),
    majorLabels = list(year = "YYYY年")
  ))
)

时期时间轴 🔗

既有开始日期、也有结束日期的条目在时间轴上显示为一个时期，默认类型为“默认为range”。

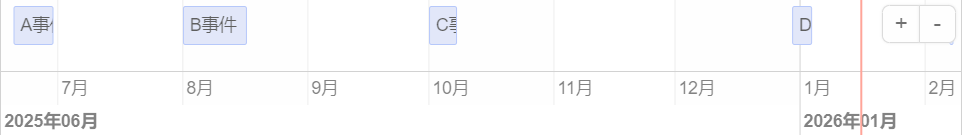

时期时间轴有一个问题，如果某个条目的时期范围相对于时间轴的当前展示范围太小，那么条目的内容会显示不全。

df2 <- data.frame(
  id = 1:5,
  start = c(
    "2025-06-20",
    "2025-08-01",
    "2025-10-01",
    "2025-12-30",
    "2026-02-07"
  ),
  end = c(
    "2025-06-30",
    "2025-08-17",
    "2025-10-08",
    "2026-01-04",
    "2026-02-08"
  ),
  content = c('A事件', 'B事件', 'C事件', "D事件", "E事件")
)

timevis(df2, options = list(format = list(
  minorLabels = list(month = "M月", day = "D日"),
  majorLabels = list(month = "YYYY年MM月")
)))

分组时间轴 🔗

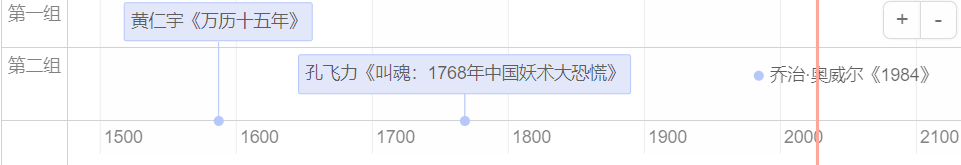

单一分组

df1$group <- c(1, 2, 2)

timevis(df1, groups = data.frame(
  id = 1:2,
  content = c("第一组", "第二组"),
  title = c('第一组的提示', '第二组的提示')
))

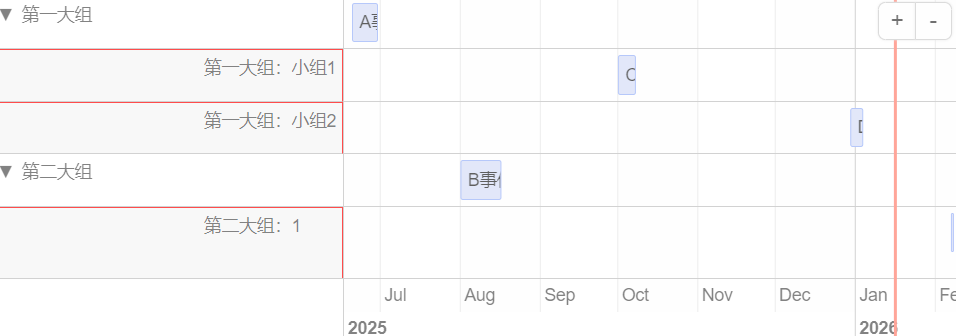

嵌套分组

df2$group <- 1:5

timevis(
  df2,
  groups = data.frame(
    id = 1:5,
    content = c("第一大组", "第二大组", "第一大组：小组1", "第一大组：小组2", "第二大组：1"),
    nestedGroups = I(list(c(3, 4), 5, NA, NA, NA))
  ),
  option = list(locale = 'en')
)

可选参数（options） 🔗

vis.js支持的可选参数（options），下面薅几个感兴趣一点的了解一下。关于交互的部分等猴年马月学了 shiny 再看。

height 高度/width 宽度/maxHeight 最大高度/minHeight 最小高度

timevis(df1, width = '100%', height = '150px')

日期格式 🔗

format：时间轴的标签格式。
- majorLabels：大刻度标签，在图形容器最下方。
- minorLabels：小刻度标签，作为时间轴的具体刻度标签。

查看默认的日期格式

日期的格式化语法详见moment.js

{
  minorLabels: {
    millisecond:'SSS',
    second:     's',
    minute:     'HH:mm',
    hour:       'HH:mm',
    weekday:    'ddd D',
    day:        'D',
    week:       'w',
    month:      'MMM',
    year:       'YYYY'
  },
  majorLabels: {
    millisecond:'HH:mm:ss',
    second:     'D MMMM HH:mm',
    minute:     'ddd D MMMM',
    hour:       'ddd D MMMM',
    weekday:    'MMMM YYYY',
    day:        'MMMM YYYY',
    week:       'MMMM YYYY',
    month:      'YYYY',
    year:       ''
  }
}

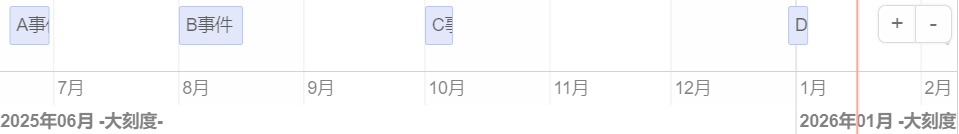

timevis(df2, options = list(
  format = list(
    minorLabels = list(month = "M月", day = "D日"),
    majorLabels = list(month = "YYYY年MM月 -大刻度-")
  )
))

时间轴范围 🔗

timeAxis：时间轴的固定刻度
- scale：固定刻度的单位，可选项有'millisecond'（毫秒）, 'second'（秒）, 'minute'（分钟）, 'hour'（小时）, 'weekday', 'week', 'day'（日）, 'month'（月）, 'year'（年）。
- step：固定刻度的步长。

timevis(df1, options = list(timeAxis = list(scale = 'year', step = 100)))

设定时间轴整体范围
- max/min：固定时间轴的最大日期/最小日期，无法通过缩放改变。
- start/end：设定初始的时间范围，可以通过缩放改变。
hiddenDates：隐藏特定时间段。 -start/end：指定需要隐藏的时间起点和终点。 -repeat：指定需要隐藏的时间的重复方式，可选的有 daily（按天）, weekly（按周）, monthly（按月）, yearly（按年）。

timevis(df2, options = list(
  locale = 'en',
  hiddenDates = list(
    start = '2025-06-15',
    end = '2025-06-30',
    `repeat`  = 'monthly'
  )
))

布局 🔗

orientation：时间轴的相对位置
- orientation.axis：时间轴轴线相对条目的位置，默认 “bottom” （时间轴轴线在条目下方），可选有 “top”（时间轴轴线在条目上方）、“both”（时间轴轴线在条目上下两边）、 “none”（去掉时间轴轴线）
- orientation.item：默认 “bottom”,改成 “top” 时条目会更靠近轴线。

timevis(df2, options = list(orientation = list(axis = 'both')))
timevis(df2, options = list(orientation = list(axis = 'top')))

timevis(df2)
timevis(df2, options = list(orientation = list(item = 'top')))

stack（堆叠）:控制在同一时点或时段有重叠的条目是否自动换行堆叠。
- stack = TRUE（默认）：重叠的事件会自动上下堆叠，减少互相遮挡。
- stack = FALSE：重叠的内容会被压缩到同一行，可能会互相遮挡。

df <- data.frame(
  id = 1:2,
  start = c(Sys.Date(), Sys.Date()),
  content = c('xxxxx', 'bbbbb')
)

timevis(df, option = list(stack = FALSE))

margin：间距
- axis：条目与时间轴之间的最小间距（像素），默认20。
- item 条目之间水平和垂直方向的最小间距（像素），默认10。
  - horizontal：条目之间最小水平间距（像素），默认10。
  - vertical：条目之间最小垂直间距（像素），默认10。

自定义样式（HTML/CSS） 🔗

按条目 🔗

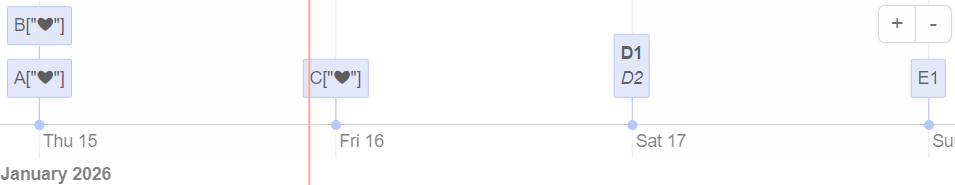

content：支持引入 HTML 编码。
- 支持 HTML 的 UNICODE 编码。
- 支持 JS 的 UNICODE 编码。
- 不默认引入 font awesome。
- 支持<b>``<i>这类不改变 CSS 样式的 HTML 元素。
- 不支持<span>``<div>这类改变 CSS 样式的 HTML 元素。

df <- data.frame(
  id = 1:5,
  start = c(
    Sys.Date(),
    Sys.Date(),
    Sys.Date() + 1,
    Sys.Date() + 2,
    Sys.Date() + 3
  ),
  content = c(
    'A["&#10084"]',
    'B["\u2764"]',
    'C["❤"]',
    "<b>D1</b><br><i>D2</i>",
    "<span style='color:blue'>E1</span>"
  )
)
timevis(df, option = list(locale = 'en'))

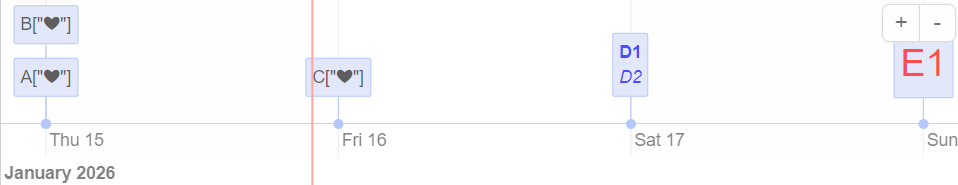

className/style：支持引入 CSS 样式，且 className 类的优先级更高。

df$style <- c(rep(NA, 3), 'color:blue;', 'color:red;font-size:30px')
timevis(df, option = list(locale = 'en'))

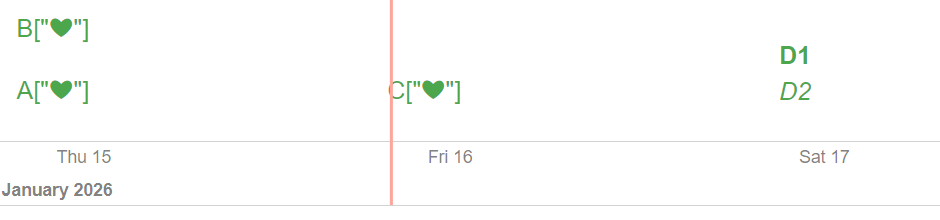

library(htmltools)

df$className <- "myItem"

tagList(
  tags$style(HTML("
    /* 去掉 item 边框 */
    .vis-item.myItem {
      border: none !important;
    }

    .vis-item.myItem .vis-item-content {
      color: green;
      font-size: 20px;
      background: white;
    }

    /* 隐藏竖着的刻度线（grid lines） */
    .vis-time-axis .vis-grid {
      display: none !important;
    }
  ")),
  timevis(df, option = list(locale = 'en'))
)

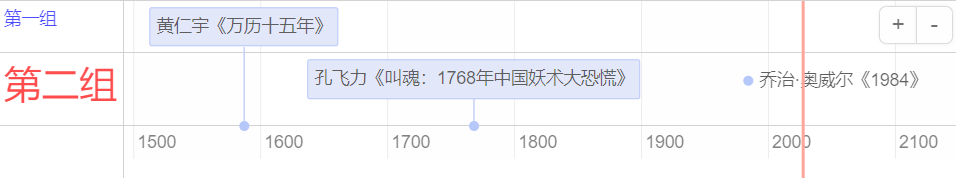

按组别 🔗

组标签的样式修改方式与按条目一样，这里不展开。

timevis(df1, groups = data.frame(
  id = 1:2,
  content = c("第一组", "第二组"),
  style = c('color:blue;', 'color:red;font-size:30px')
))
